三大硬核突破+AI智能分析，惠然科技扫描电镜解锁科研与工业微观探索新范式

在科研与工业检测的微观世界探索中，扫描电镜（SEM）的每一次技术跃迁都重新定义着材料、生物、能源等领域的认知边界。惠然科技的「风系列」场发射扫描电镜（FE-SEM）凭借三大硬核技术升级——纳米级高清成像、敏感样品无损观测、AI智能分析，将“见微知著"提升到“全局洞察"的新高度，构建了从硬件性能到软件智能的全链路革新，成为科研与工业检测的新伙伴。

“鹰眼模式"

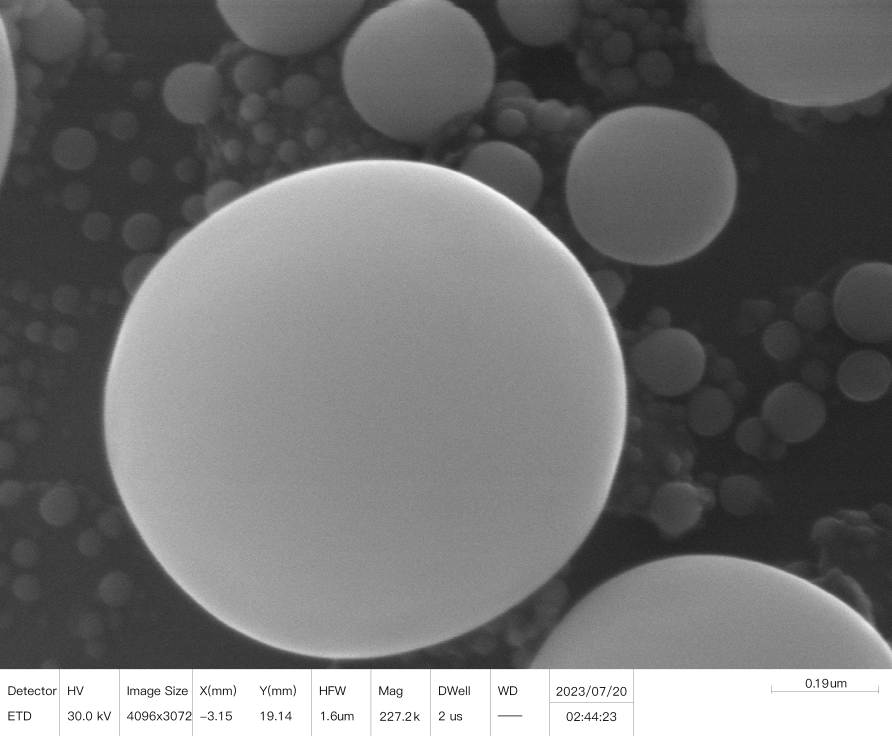

在新能源、半导体、纳米材料等前沿领域研究中，纳米级超高分辨已成为微观表征的“硬指标"。传统扫描电镜由于视场狭窄，如同“管中窥豹"，难以满足高分辨与大视场的双重需求。

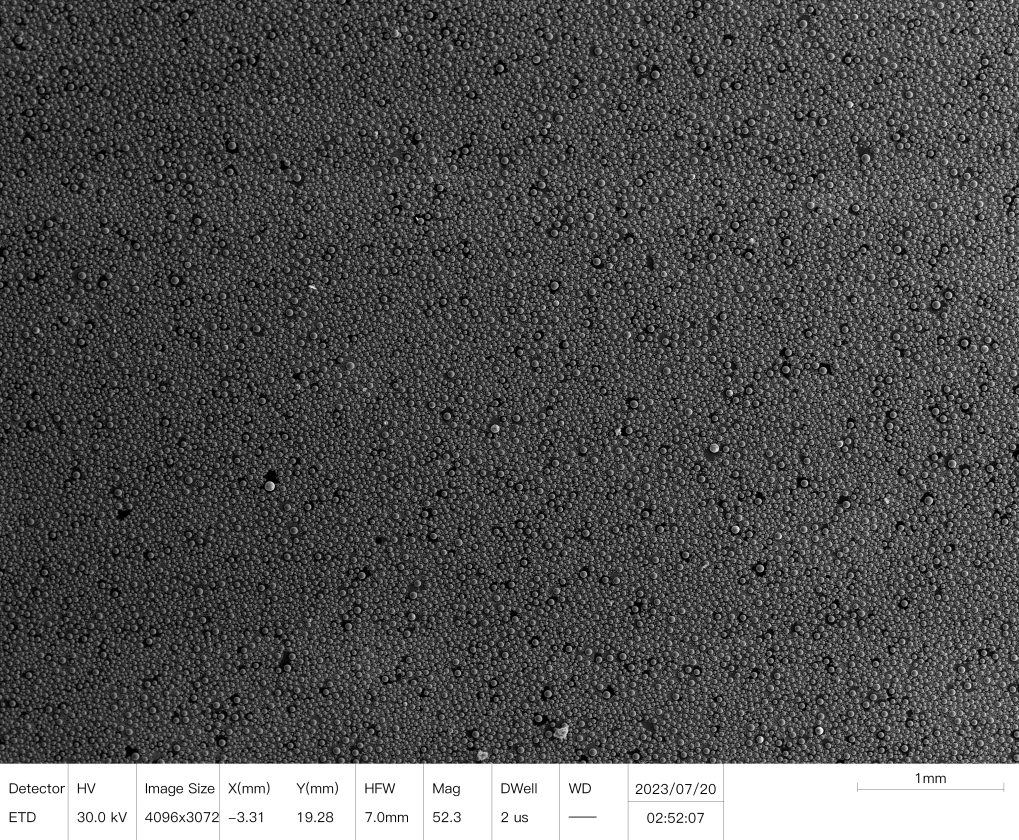

• 惠然新一代风系列电镜通过升级电磁混合扫描偏转系统和双物镜结构，使FOV视野可达8mm，并融合AI实时分析。

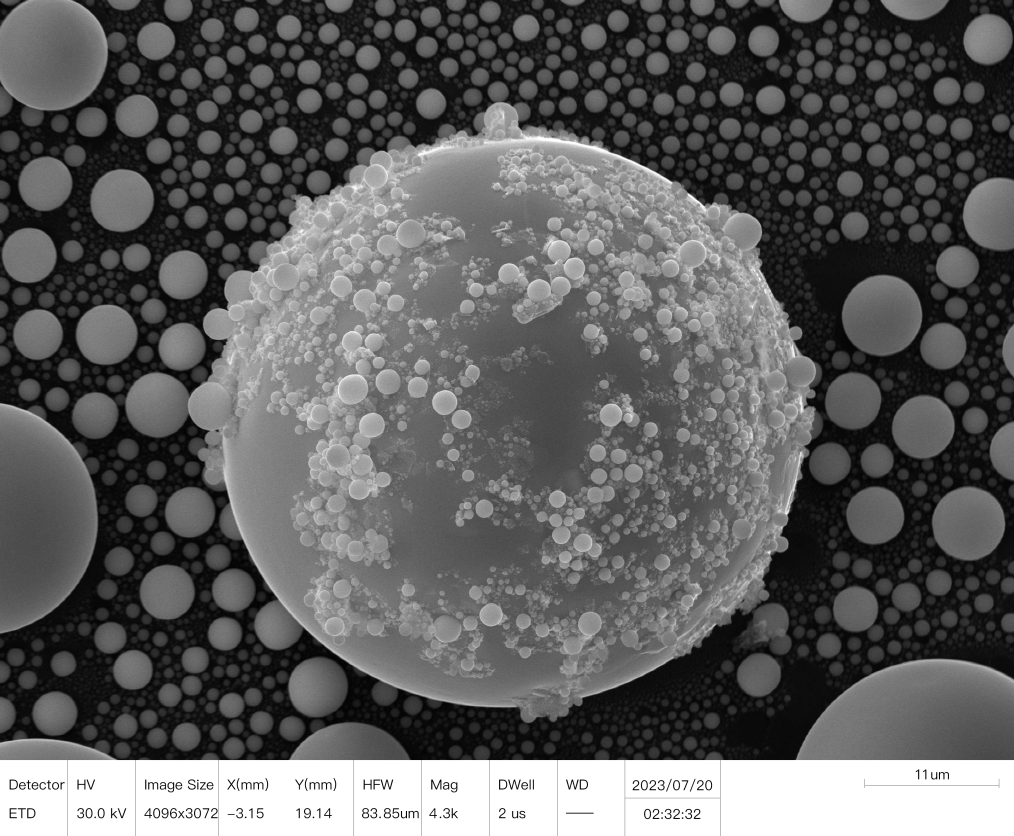

• 一次成像即可覆盖从纳米级缺陷到毫米级宏观形貌的全景信息，使得高速、高分辨、大视场无畸变的优势得到更大程度的发挥。

• 此外，搭配镜筒内及极靴下背散射探测器STEM、EBSD、EDS等联用技术，可进行元素分析和晶体取向结构分析，实现微观结构表征从“局部定性"向“全局定量"的升级。

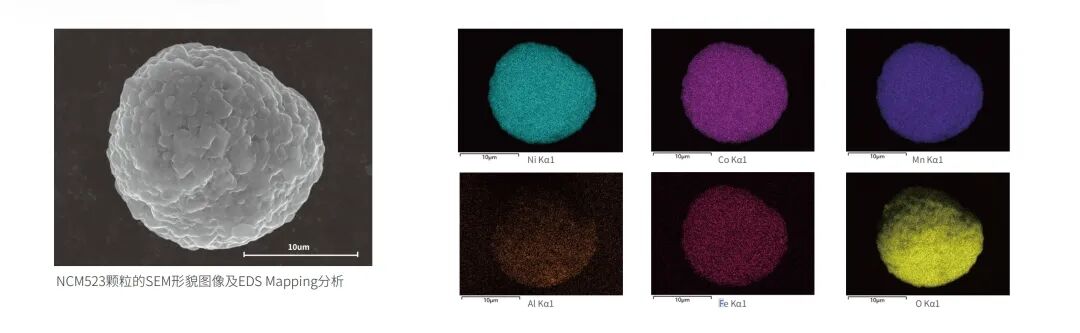

例如，在新能源材料的研发中钙钛矿薄膜的制备如果仅观察局部区域时容易导致性能评估偏差，通过 500×500 μm² 大视场拍摄，能够发现薄膜边缘存在微米级针孔缺陷，进而优化反溶剂滴加策略；同时借助自动拼接技术实现大视场覆盖，做到催化剂颗粒密度的标准偏差＜5%，分析可定位晶界缺陷密集区，解释电池短路的成因。

“温柔模式"

很多样品“怕电子束"——生物细胞会被高电压“打坏"，高分子材料表面会被“轰击"变形，等等。如何在获得高质量电镜图像的同时，大限度地保持样品的原始状态？拓展敏感材料研究边界是我们长期以来关注并致力于解决的问题。

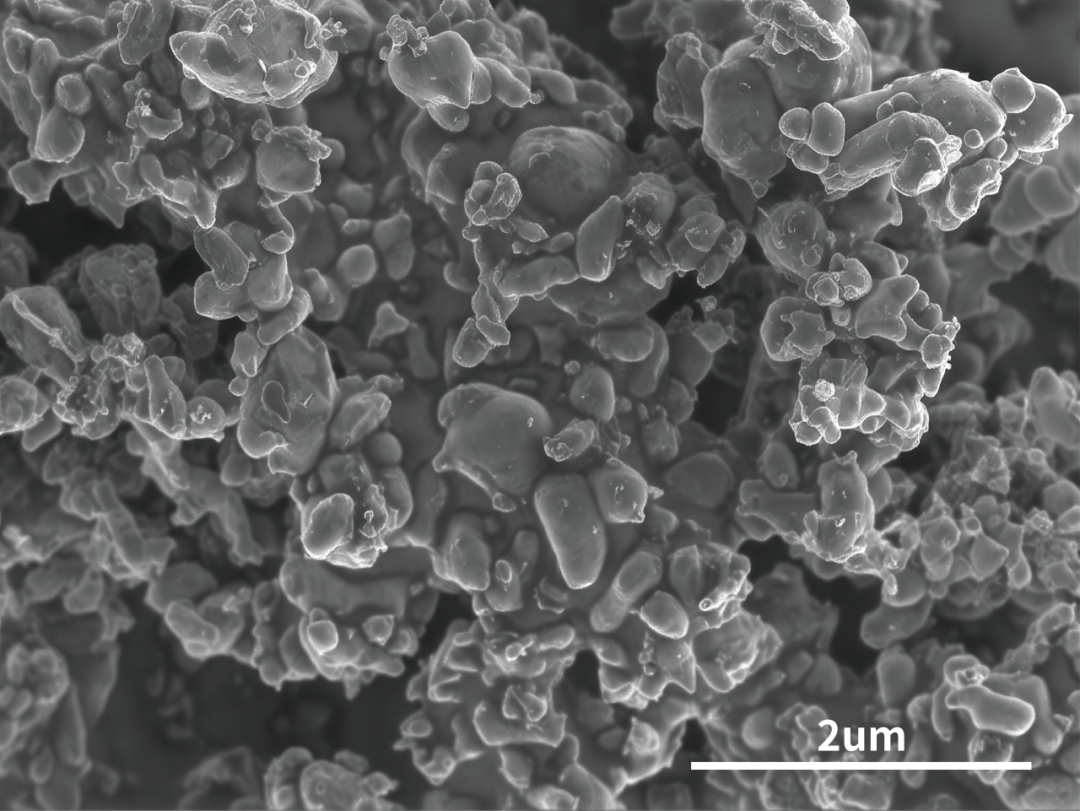

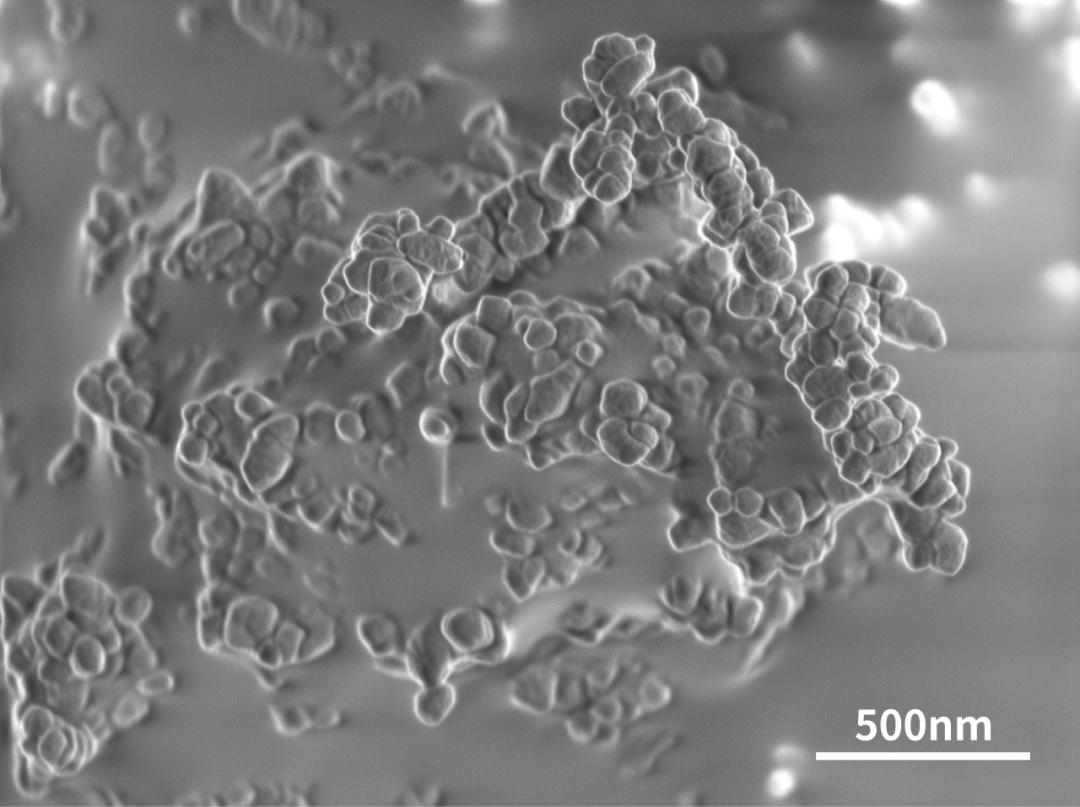

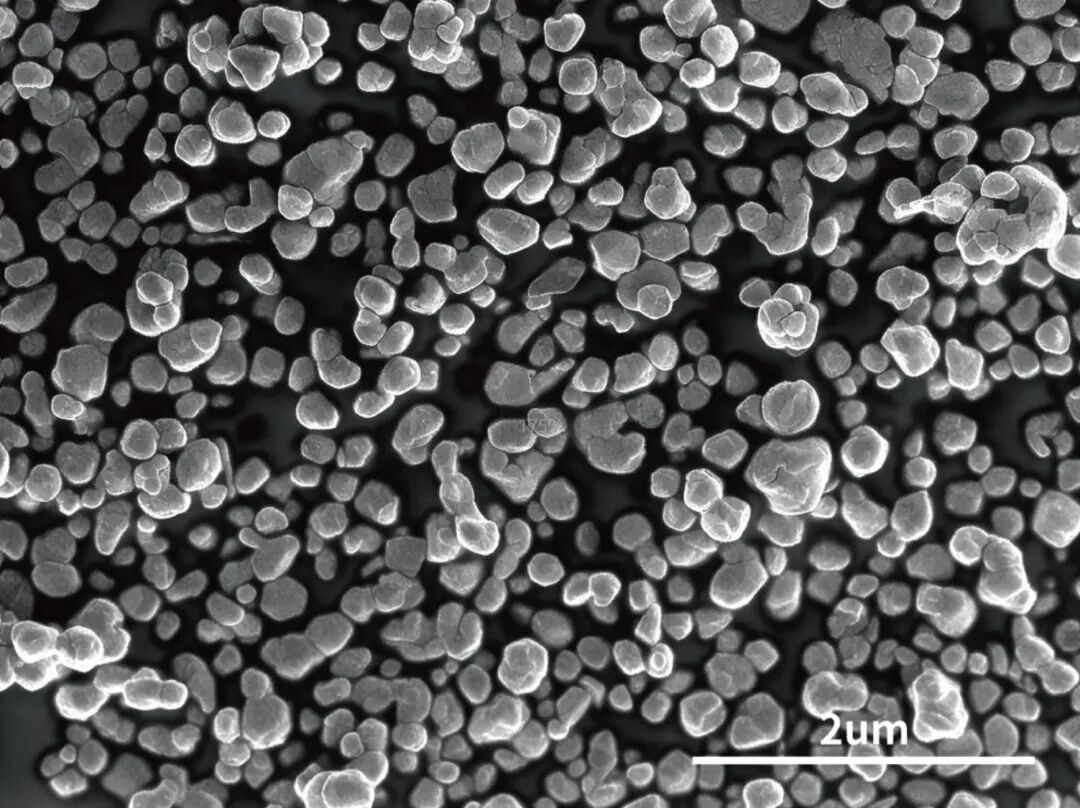

低电压成像的升级就像给样品戴上“保护罩"，在无需金属镀膜的情况下，用户也可以直接观察细胞表面结构、高分子材料相分离以及有机半导体薄膜形貌，让样品 “零损伤"也能获得更真实的研究数据。

“科研助理"

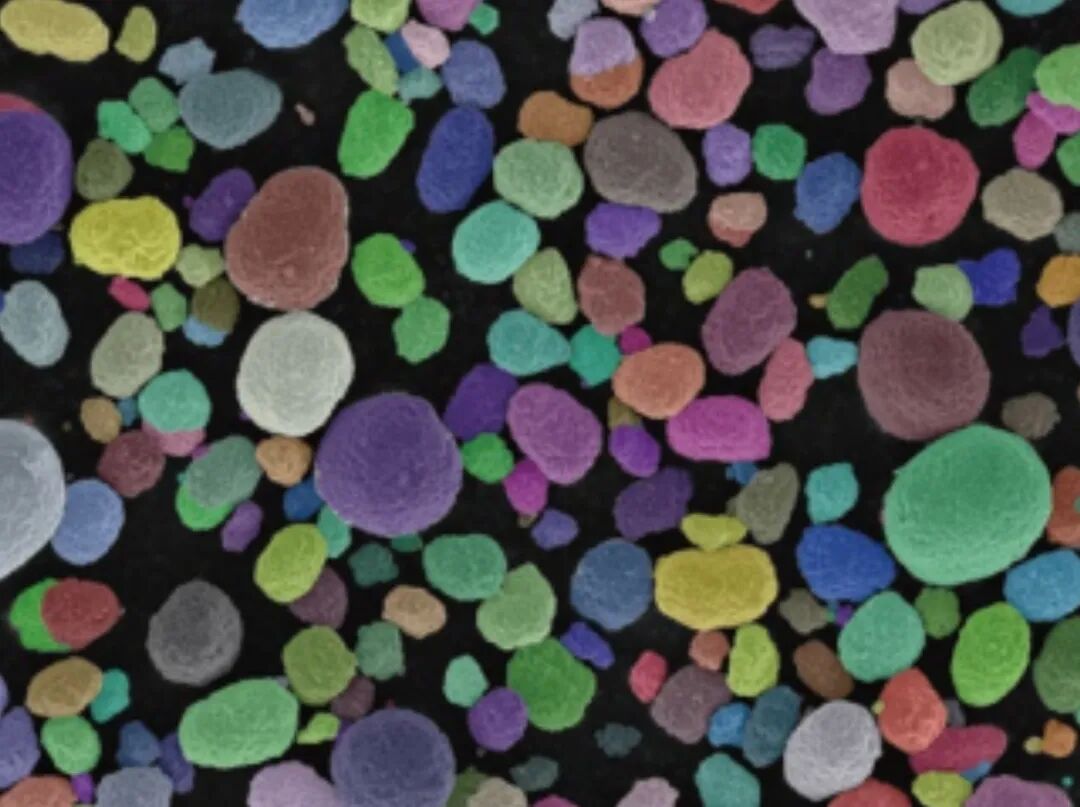

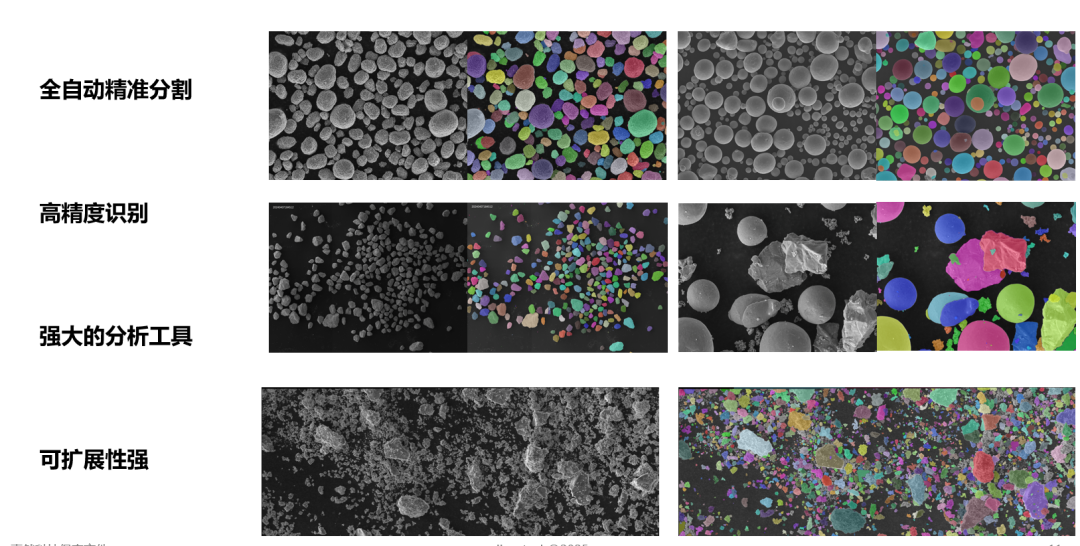

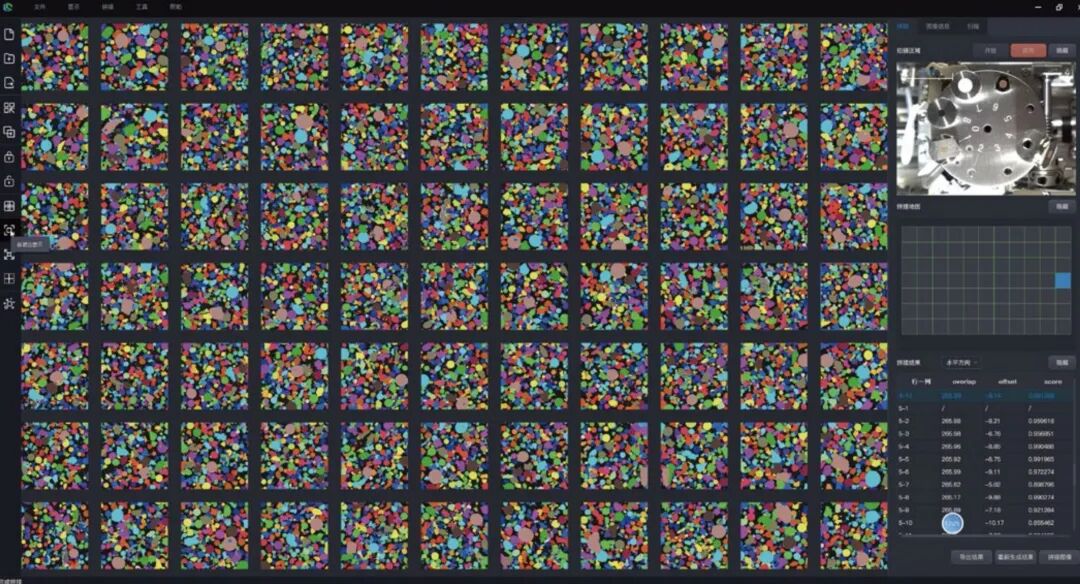

在惠然科技的某材料研究客户的应用场景中，“颗粒物分析软件"结合“微观数据全景融合引擎"，能够从复杂图像数据中自动识别和分割颗粒物，对拼接结果进行分割，并对感兴趣区域进行分类。

在更广泛的行业中，惠然科技通过行业+AI×SEM赋能更多特定行业研究，并可根据复杂应用场景定制分析工具。
