面对这种“跨场景共性痛点",常规检测多依赖肉眼观察和光学显微镜,但肉眼只能识别明显变色的“显性氧化",光学显微镜只能观察到银表面的宏观缺陷,对于工业领域的高精密设备而言,这种“表面化"的检测方式,根本无法满足产品质量管控需求。
左右滑动查看更多惠然产品
要从根源破解银氧化难题,必须看清其微观机制。扫描电子显微镜(SEM)可以凭借超高放大倍数和清晰成像能力,直观呈现氧化前后的微观形貌变化、晶格缺陷以及氧化产物的生成与分布。让原本看不见的氧化过程,变得清晰可见,从而轻松破解银氧化难题。
银,这个导电、导热性能拔尖的“惰性金属",为什么如此脆弱?其实银氧化是其微观结构与化学特性共同作用的结果,使用SEM进行微观观测,就能秒懂银氧化机理。
多晶结构+晶格缺陷:氧化的“天然漏洞"
通过SEM高倍率镜头观察,我们可以清晰地看到:银的微观结构并非完整的单一晶体,而是由无数细小的晶粒组成的多晶结构。

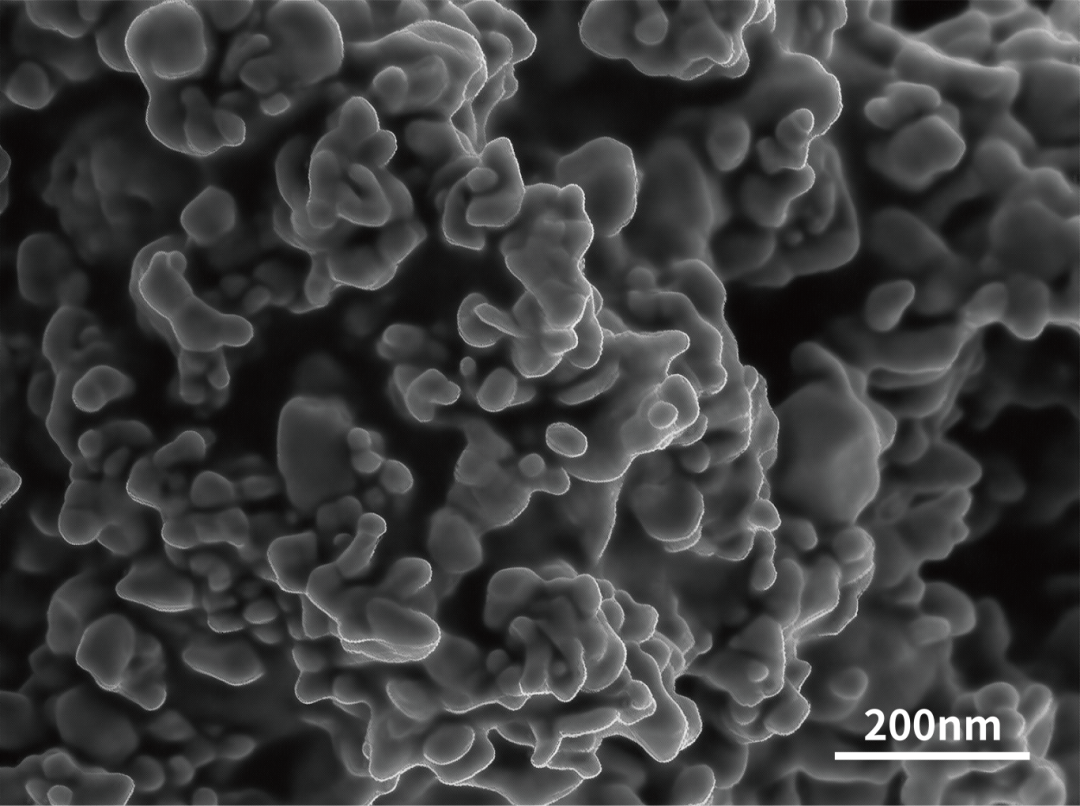

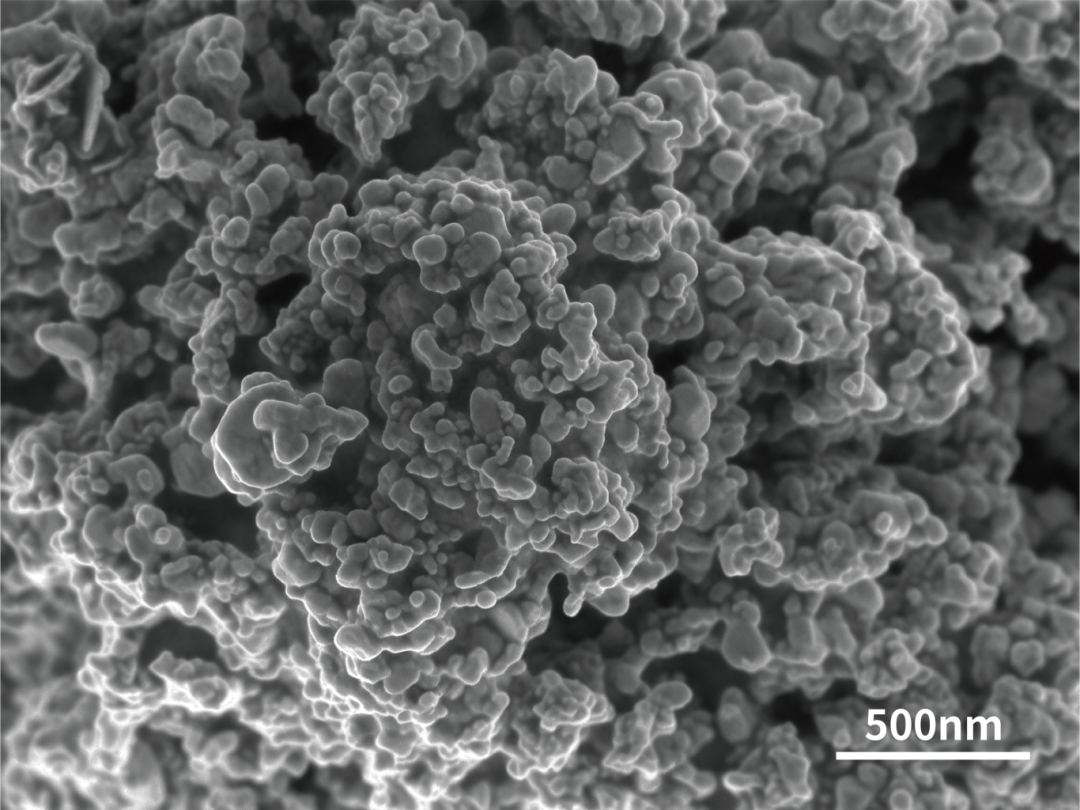

▲ 银微观图 惠然科技 “风" 系列场发射扫描电镜拍摄
多晶结构表面存在大量晶格缺陷(包括空位、位错、孪晶界层错等),晶粒大小不均匀、排列不规则,而且晶粒之间还存在明显的“晶界"。
对于空气中的氧气、硫化物和水分子来说,这些晶界和孔隙就像是天然的“高速公路",腐蚀介质可以沿着这些缺陷快速渗透,直达银层底部,引发氧化反应,导致银器粉化、发黑。

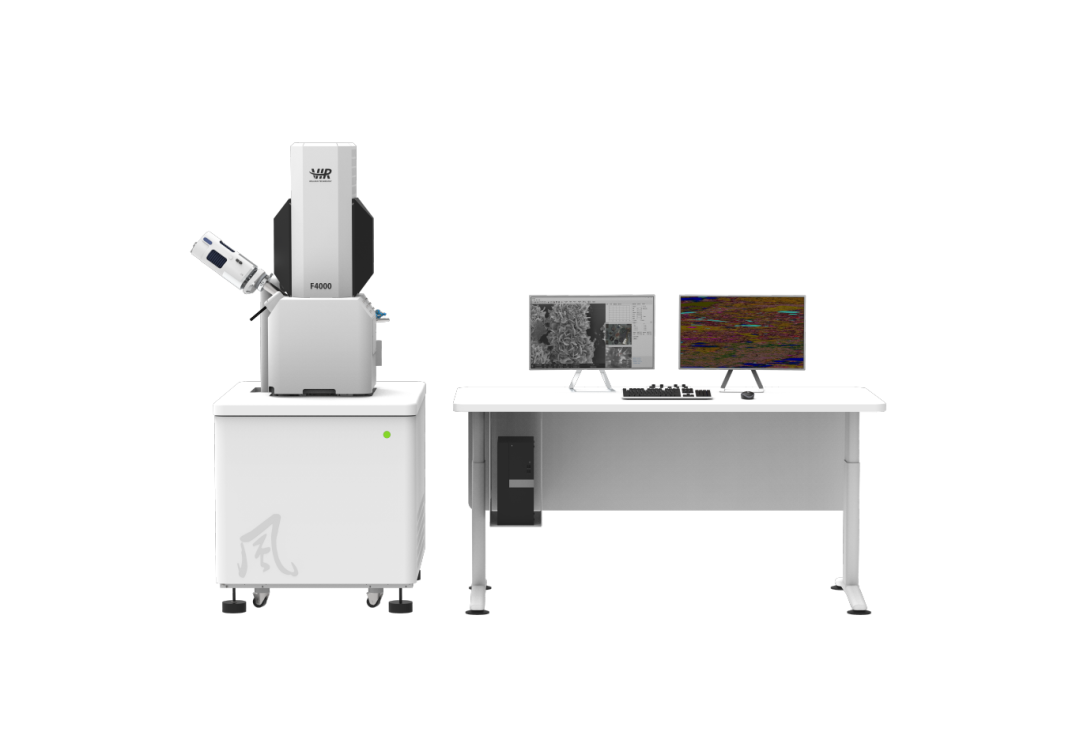

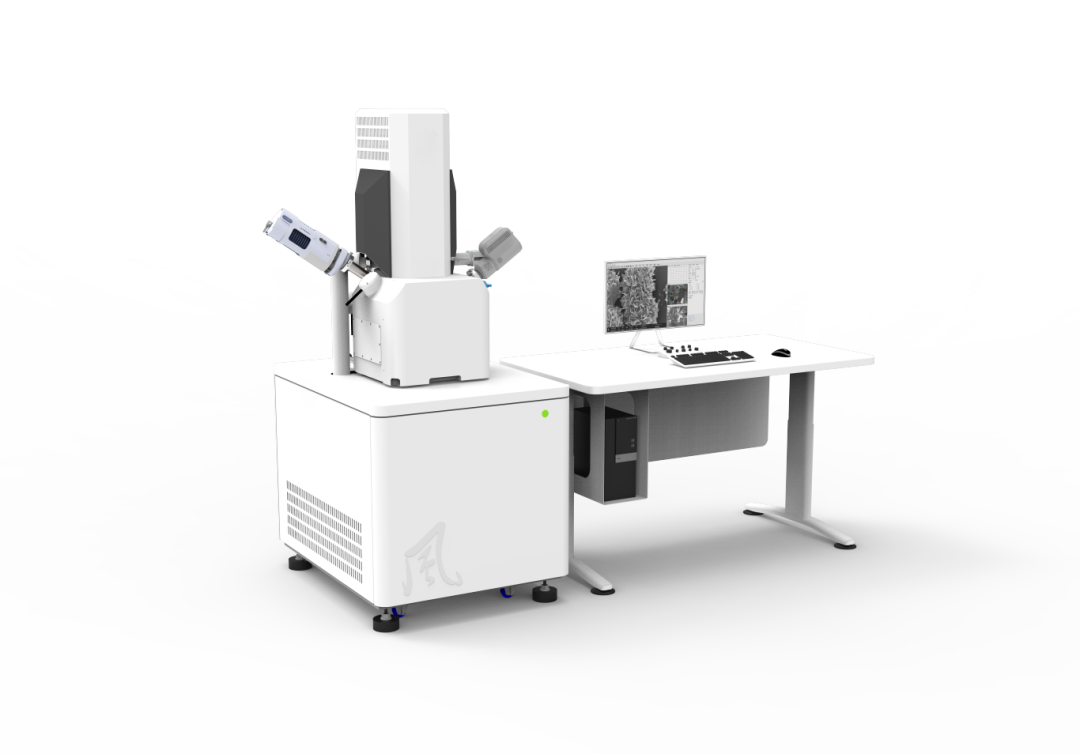

我们用 惠然“风"系列场发射扫描电镜 拍摄了多张银的微观结构,一起来看看吧!

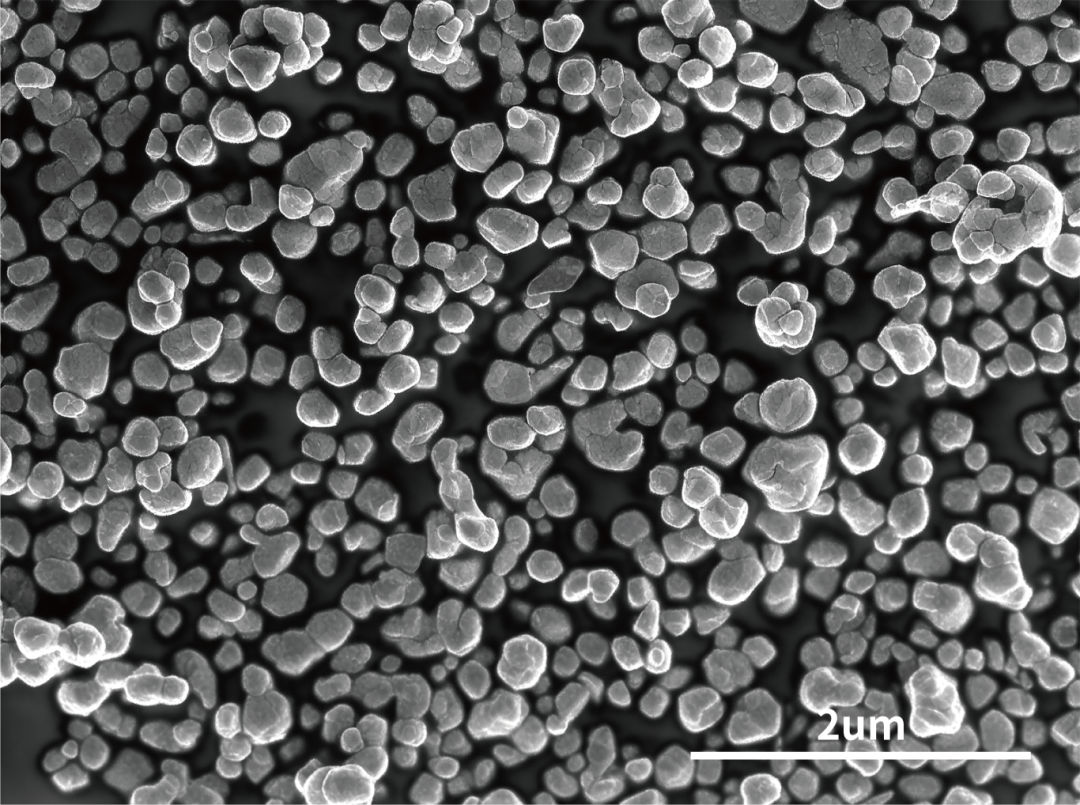

▲ 银微观图 惠然科技 “风" 系列场发射扫描电镜拍摄
扫描电镜观测发现,银的晶体结构基础为面心立方(FCC)晶格,单晶晶粒内部原子呈严格的面心立方有序排列;而多晶银是由大量取向随机、尺寸不均的微小单晶晶粒(晶粒)通过晶界连接形成的集合体,无宏观长程有序性,因此晶粒边缘、缺陷处能量较高,更容易与外界物质发生反应。

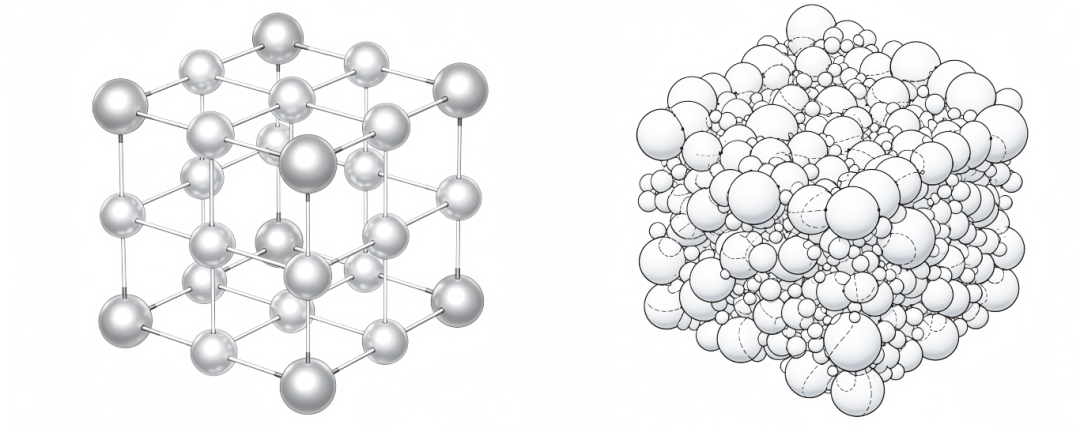

面心立方晶格结构 VS 多晶银结构
此外,加热后的多晶银会因表面缺陷附近的亚表面羟基重组,形成“针孔",进一步加速氧化进程。正是这些微观结构的特性,决定了银即使在常温下,也容易被氧化。
电子结构+化学特性:加速氧化的“幕后推手"
除了微观结构上的“先天不足",银的电子结构和化学特性,则进一步加剧了氧化倾向。从电子结构来看,银原子的电子组态为(Kr)4d¹⁰5s ¹,最外层的1个5s 电子能量较高,极易“跑偏"形成+1价银离子 ——而这就是银易发生氧化反应的核心电子基础。因此,银的纯度越高,化学性质越活泼,氧化速度也越快。

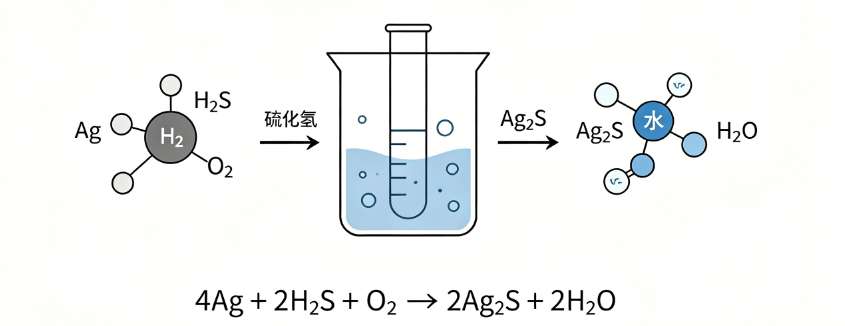

银与硫化氢反应结果
银的化学性质虽较为稳定,但对硫化氢、二氧化硫等硫化物具有强亲和性。常温环境中,银即可与空气中的硫化物发生化学反应,生成黑色硫化银(Ag ₂S);除硫化物外,银与氧气反应还会生成淡黄色氧化银(Ag ₂O),高温下反应会进一步加速。

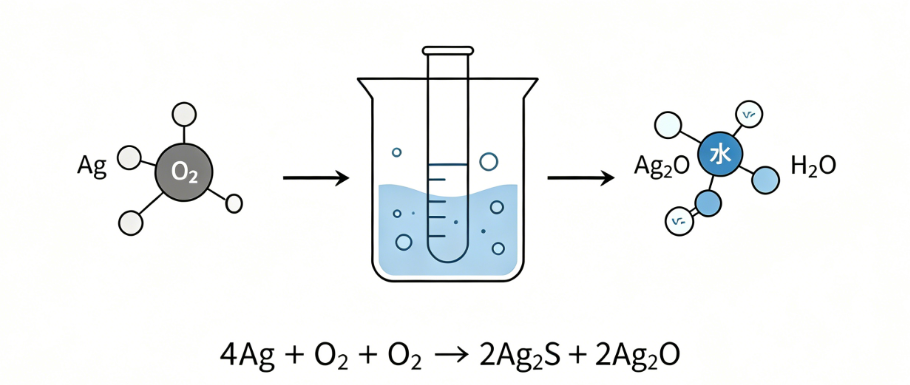

银与氧气反应结果
而在特定条件下,银还可与氯、溴等卤素发生反应,生成卤化银(如AgCl、AgBr)等物质使银饰进一步“黑化"。在工业场景中,若PCB镀银层过薄、孔隙率过高,则会进一步降低银的抗氧化能力,让氧化问题更加突出。
借助SEM看清银氧化的作用机理后,我们就能在日常生活和工业生产场景中,进行针对性的精准防护:
① 生活化场景
日常隔绝:佩戴避开化妆品、香水、汗液,洗澡游泳取下,远离含氯、含硫水体,防止氧化。
正确收纳:闲置时用软布擦净水渍污渍,密封单独收纳,隔绝空气湿气、避免刮蹭。
温和清洁:轻微氧化用擦银布干擦;严重氧化可短时用洗银水(镶嵌、镀银款少用),禁用牙膏等磨砂清洁品。
② 工业化场景
优化工艺:优化电镀工艺,提高银层纯度与厚度、降低孔隙,镀后清洗除化学残留。
环境管控:仓储控湿(湿度低于 40%),远离含硫物料,采用真空 / 充氮包装并放置干燥剂。
表面防护:表面加涂防氧化涂层或采用银 - 二氧化硅双层防护,提升耐氧化寿命。
规范操作:生产全程戴手套,避免指纹汗液加速氧化。
