收藏级 | SEM（扫描电子显微镜）知识攻略全归纳！

科研人身边总有解锁微观世界的“神器"，扫描电子显微镜（SEM）便是这样的低调实力派。它没有过高门槛、也非天价仪器，却能以超高分辨率，呈现文物纹路、催化剂颗粒、生物结构等肉眼不可见的微观细节。

无论你是初识SEM的研究生、操作半生疏的研究者，还是好奇其功能的旁观者，接下来，我们将用通俗不晦涩、专业不生硬的方式，拆解它的核心原理、操作要点、应用场景，带你真正读懂这台科研“基础款"神器，让每一个想学好SEM的人，都能轻松入门、高效上手！

扫描电子显微镜，英文全称Scanning Electron Microscope，简称 SEM，它的核心正是高能电子束。

不同于光学显微镜用光线成像，SEM 的工作原理是：

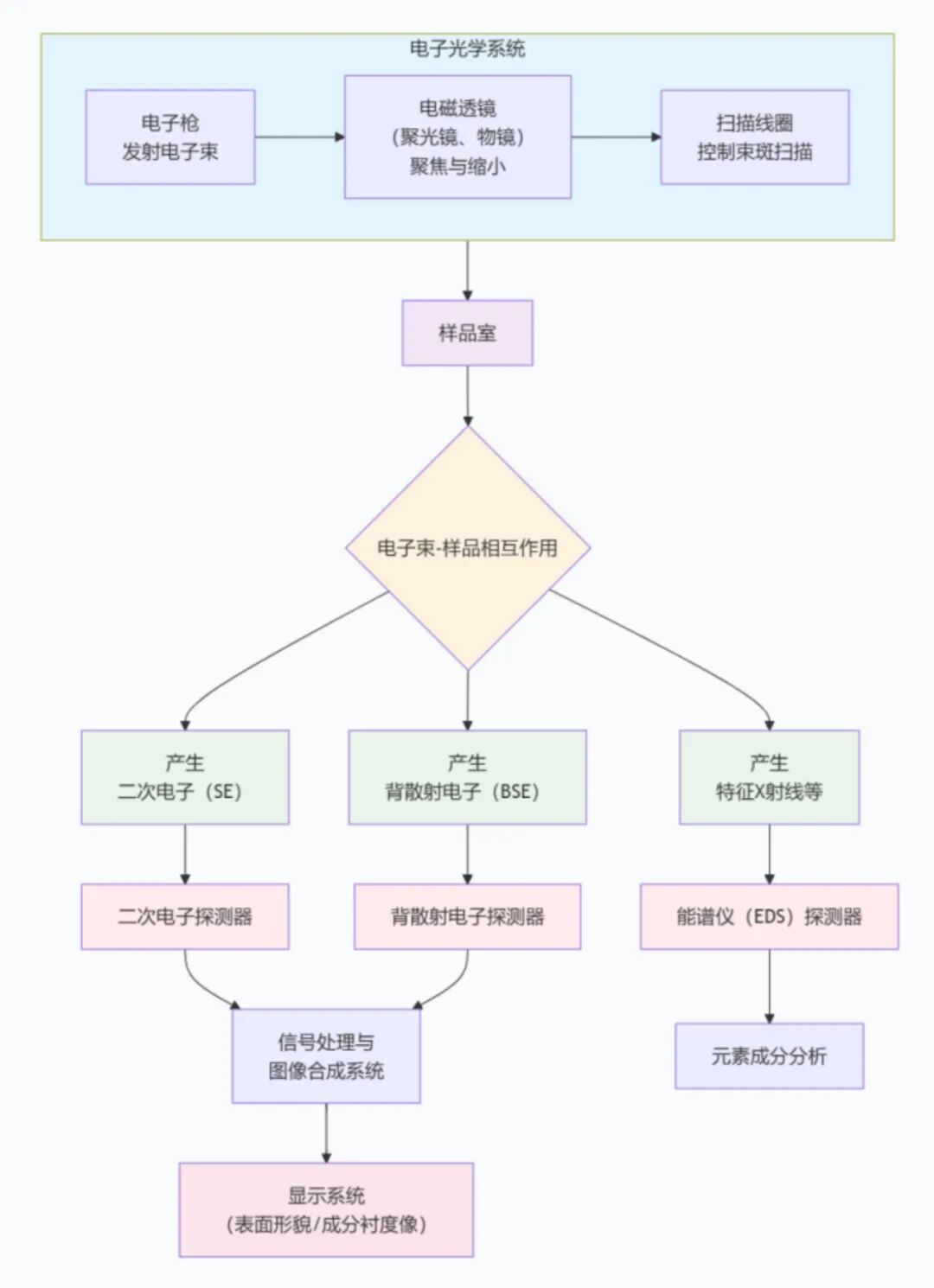

图一： SEM 工作流程

正是这套 “电子束扫描 + 信号采集重建" 的独特成像逻辑，让 SEM 在景深、分辨率和表面细节呈现等方面上，全面超越了普通光学显微镜，成为高倍微观成像领域的主流设备。

像材料表面的微观粗糙度、内部孔结构、颗粒团聚状态、材料断裂后的形貌特征，乃至细胞外表面的细微附着情况…… 这些在光学显微镜下模糊不清、难以分辨的微观结构，在 SEM 的视角下都能清晰呈现，让我们直观看清微观世界。

SEM 的系统一般包括电子枪、电磁透镜、扫描线圈、样品室和探测器几个核心模块。电子枪负责发射电子，电磁透镜负责聚焦，扫描线圈让电子束在样品表面按设定轨迹扫过去，探测器则负责接收二次电子、背散射电子等信号。

SEM 最擅长的是“看表面"，它也能结合能谱做成分分析，但从本质上讲，SEM最先给你的，永远是样品表面的形貌信息。所以当拿到一张 SEM 图的时候，第一反应不是“这图真清楚"，而应该是“这张图在告诉我表面发生了什么"。

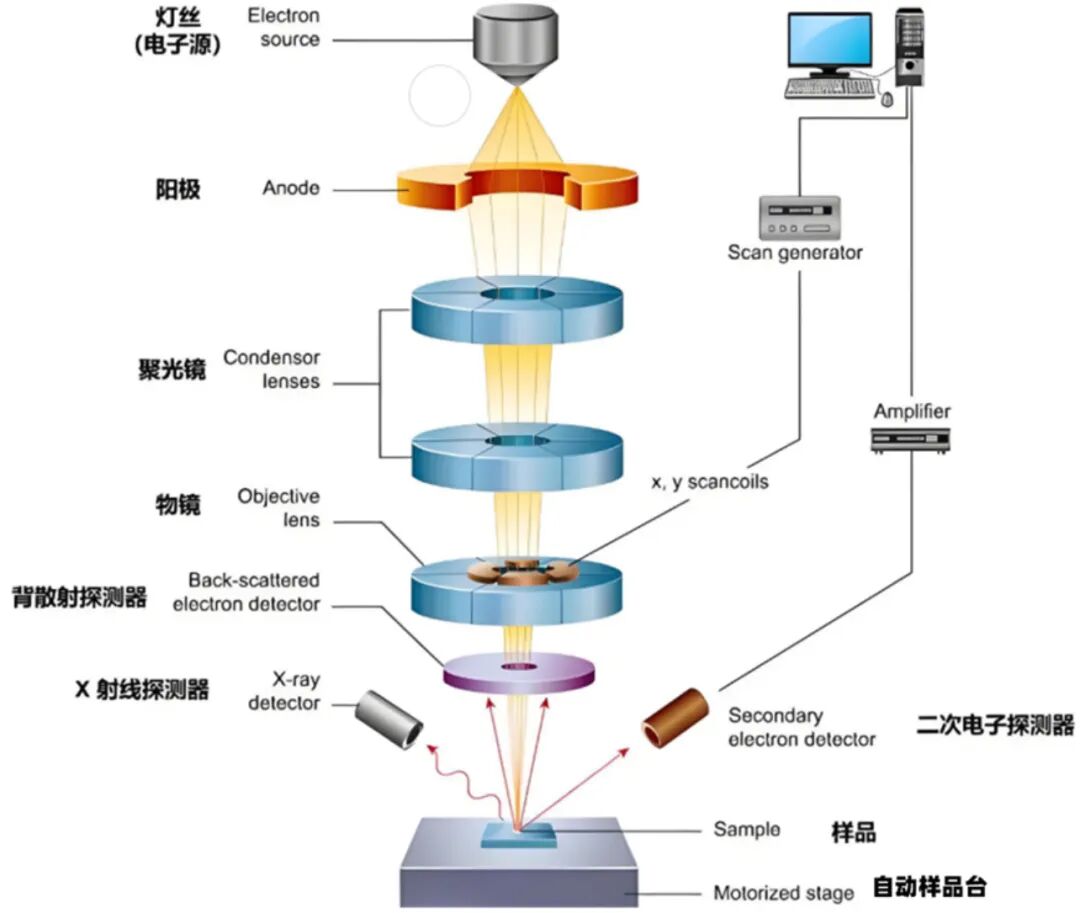

图二： SEM 结构示意图

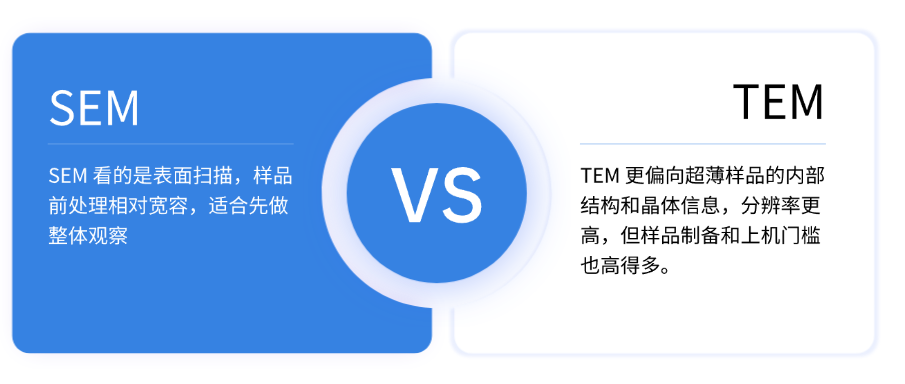

很多初学者刚接触 SEM 时会把它和TEM 混在一起。我们在这里进行一下区分就不容易弄混了。

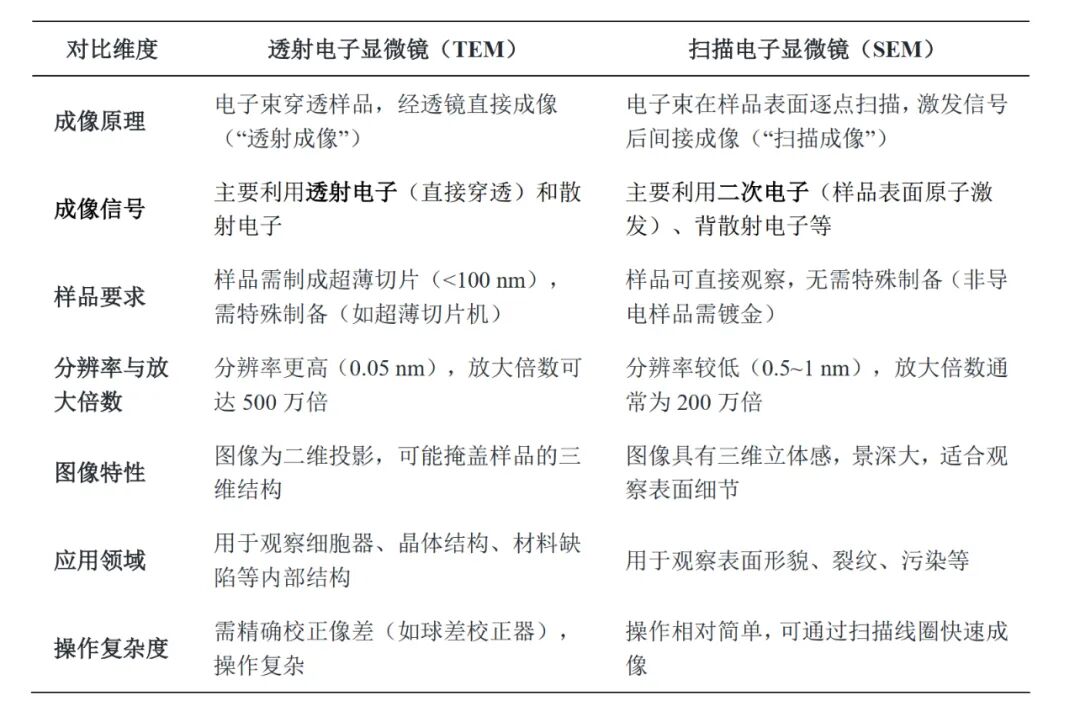

首先，TEM 与 SEM的核心区别是：

电子束样品的作用方式 和 成像原理

从阅读论文的角度来看，SEM 还有一个很现实的价值，就是它尝尝决定读者对样品的“第一印象"。

一张质量好的 SEM 图，能迅速说明材料表面有没有形成预期结构、颗粒是否均一、孔道是否连通、界面是不是贴合；而一张信息量低或者前处理很随意的图，往往会直接削弱整篇文章的说服力。所以别把 SEM 当成论文里的配角，它很多时候是最能直观传达结果的一页门面。

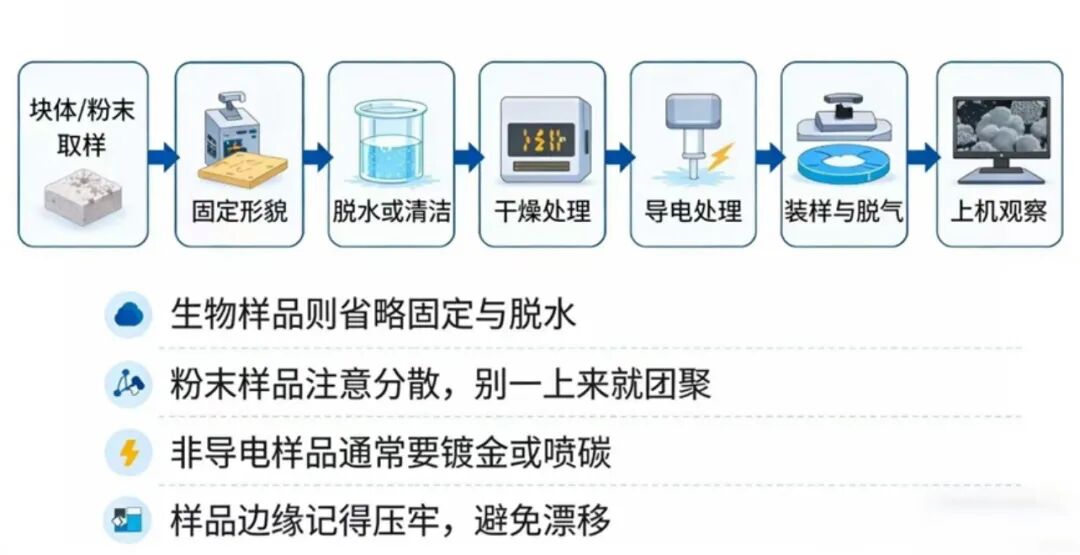

 图三：SEM 样品前处理流程图

事实上，扫描电镜测试水平的核心差距，是对各项关键参数耦合关系的综合把控。加速电压、工作距离、束流大小、扫描速率、放大倍数与样品导电性等核心条件并非相互独立，而是存在显著的制约与联动关系。

例如，优化分辨率的同时，往往会降低成像稳定性；强化信号采集强度，则易加剧样品损伤与荷电效应。

因此，扫描电镜的参数调试不存在绝对统一的标准方案，对样品进行检测时，需结合样品特性与观测需求，制定适配性的参数组合。

部分操作人员习惯直接选用高加速电压，片面认为高压成像效果更优，该认知存在明显误区。

对于金属、陶瓷、矿物等导电性良好、结构力学稳定性优异的样品，适度提升加速电压可有效增强成像信号，测试适配性较好；但聚合物、生物试样、多孔涂层及纤维薄膜等易损样品耐受度较低，过高的加速电压极易引发样品损伤、表面荷电，甚至造成局部热烧蚀破坏。

工作距离短，通常有利于实现高分辨率观测，但也会压缩物镜与样品间的操作空间，同时对样品高度、表面平整度的适配要求更为严苛。适当增大工作距离，可有效提升成像景深，也更适配能谱等一体化联用分析需求。

在实际操作中，若片面固化 “工作距离越短越好" 的单一认知，极易陷入机械化参数设定的误区。例如，针对表面起伏差异较大的样品，一味追求极限短工作距离，往往会忽略成像综合效果，造成参数适配失衡。

SEM 的测试调控并非单纯的参数优化比拼，而需以观测目标为核心制定适配方案。若是聚焦颗粒边缘微观形貌表征，或侧重整体化呈现多孔结构层级特征，二者所适配的仪器参数设置往往存在显著差异。

生物样品需依次完成固定、梯度脱水、临界点干燥或冷冻干燥等规范化前处理流程，否则易发生形貌塌陷或结构畸变。大量失效图像表明，诸多表观上的成像异常看似由参数设置不当所致，其本质多为样品前处理不充分。因此切勿试图通过仪器参数弥补前处理缺陷。

样品制备与测试环节易引入各类干扰因素，直接影响成像质量与数据可靠性，现将典型问题归纳如下：

第一类是荷电效应。

表现通常为某块区域过亮，并伴随闪烁、漂移、细节模糊，严重时甚至无法稳定成像。荷电效应的处理一般为先检查样品导电性和接地，再考虑降低加速电压、减小束流、缩短单次曝光时间。

第二类是漂移和重影。

常见于样品没压牢、胶没贴实、样品台刚移动完还没稳定，或者真空状态、环境振动有影响。

第三类是污染。

图像会慢慢出现黑点、黑斑或局部沉积，往往与样品表面脏、腔体残留有机物或者长时间盯着一个点扫描有关。

第四类是失焦和像散。

此类成像劣化易误判为设备故障，其核心成因多为聚焦精度不足或像散校正不充分。规范电镜操作流程中，图像异常应遵循标准化排查逻辑逐项核验，而非盲目调试。

第五类是倍率使用习惯。

部分操作者存在盲目提升放大倍率的误区，认为高倍等同于高质量。标准观测流程为：低倍下确定样品整体形貌与区域定位，中倍锁定目标观测区，高倍采集精细结构。

电镜图像的科学解读依赖完整的形貌上下文，单一局部高倍图像缺乏定位参照，易造成信息孤立与结果误判。建议数据采集时，对同一样品按倍率梯度留存系列图像，可显著提升论文撰写与成果答辩的严谨性与效率。

SEM 之所以成为各类科研与工业实验室的标配表征设备，源于其的通用性与场景适配能力。

在材料科学领域，断面形貌分析、晶粒尺寸观测、孔道结构表征、涂层界面表征及复合界面解析均高度依赖 SEM 技术；在生物材料研究中，细胞在支架材料上的黏附铺展行为、材料表面分泌物观察、微结构完整性评价等关键表征，通常也选 SEM 完成。SEM 虽无法对所有科学问题提供结论，但其能为绝大多数微观结构与性能研究提供关键、可靠的表征起点与实验依据。

在材料科学研究中，SEM 的核心价值在于实现微观形貌与材料机制的直接关联。

针对断裂失效分析，韧窝形貌与解理台阶的判别，直接对应不同的材料断裂机制；对于催化材料，纳米颗粒的均匀分散或团聚状态，是阐释其催化性能差异的关键微观依据；针对水凝胶、多孔支架等功能材料，其孔径分布与孔道连通性的微观表征，直接决定对细胞行为、传质效率及力学性能的科学解释。

简言之，SEM 图像是构成实验论证体系的关键直接证据。图像质量即便优异，若无法与材料性能、失效机制形成逻辑关联，仍难以具备充分的科学说服力。

在生物医学与环境科学领域，扫描电子显微镜（SEM）同样具备显著的应用优势。

在细胞黏附行为观测、生物膜形成分析、材料表面生物矿化表征、大气颗粒物形貌解析、土壤矿物风化界面研究等方向，SEM 均展现出不可替代的技术价值。其大景深特性可清晰呈现三维起伏结构的层次与空间关系，这是传统光学显微技术难以实现的。

凭借这一优势，SEM 成像常能为学术研究提供直观、高质量的表征结果。但仍需强调：表征工作不应仅追求视觉效果，核心在于从微观形貌中提取科学规律，例如颗粒生长机制、裂纹扩展路径与驱动力、细胞在不同界面的铺展差异等。唯有将图像转化为有效科学信息，才算真正掌握 SEM 的核心应用能力。

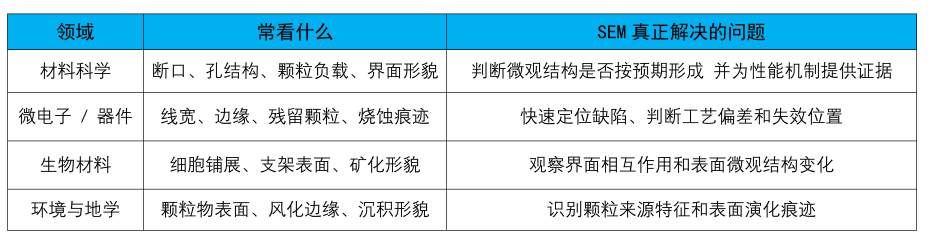

图四： SEM 在不同应用领域中主要解决的问题
